近日，公司李强教授团队在国际跨学科权威期刊《Journal of Cleaner Production》（中科院1区，Top期刊）发表了题为“Utilization of thermoplastic resin as foamed asphalt modifier in cold recycled mixture”的研究论文，博士生宋世杰为第一作者，李强教授为通讯作者，公司为第一完成单位。研究成果得到了国家自然科学基金的资助。
采用沥青发泡技术对路面进行冷再生能够最大限度的节约资源，减少能耗。然而，基质沥青在冷再生混合料中黏结强度不足，但高黏沥青又面临发泡困难的问题。基于此，论文研发了一种在沥青工作温度下高黏而在发泡温度下低黏的热塑性树脂改性沥青，解决了常规高黏沥青黏温特性与发泡性能不匹配的技术难题。
论文首先选用特制热塑性树脂材料对泡沫沥青进行改性，采用FTIR试验、DSC试验和全温度域内黏度试验测试改性沥青分子结构特征、分子链段运动特征及黏温特性，分别从化学结构、热力学特征和流变性质角度揭示了热塑性树脂改性沥青发泡机理。然后，在不同发泡条件进行改性沥青发泡性能试验验证其发泡效果并优选最佳发泡条件。最终，根据冷再生混合料各项路用性能试验验证改性泡沫沥青的应用效果。本研究为改性沥青在冷再生技术中的应用及聚合物改性沥青发泡行为的研究提供了有益参考。

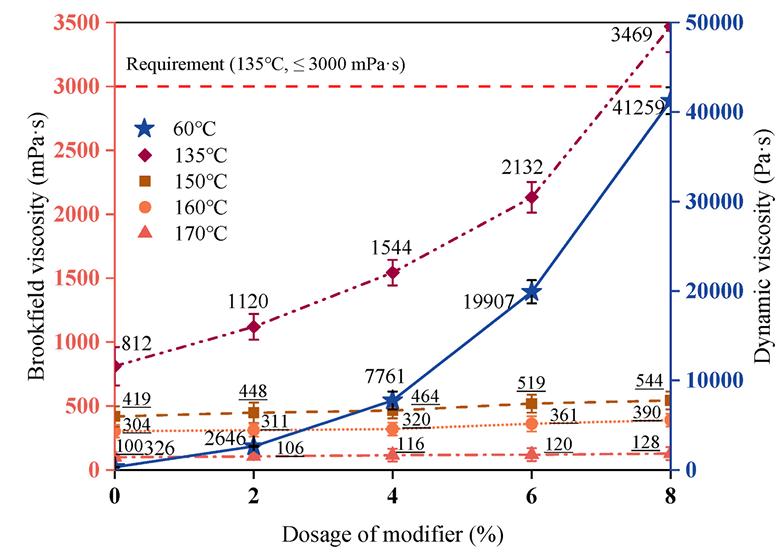

图1 热塑性树脂改性沥青全温度域内黏度
图2 热塑性树脂改性沥青发泡性能
图3 热塑性树脂改性沥青微观形貌
供稿、供图：宋世杰；初审：李强；终审：柳任飞；编辑：许历隆
